Особенности монтажа

ОСОБЕННОСТИ МОНТАЖА

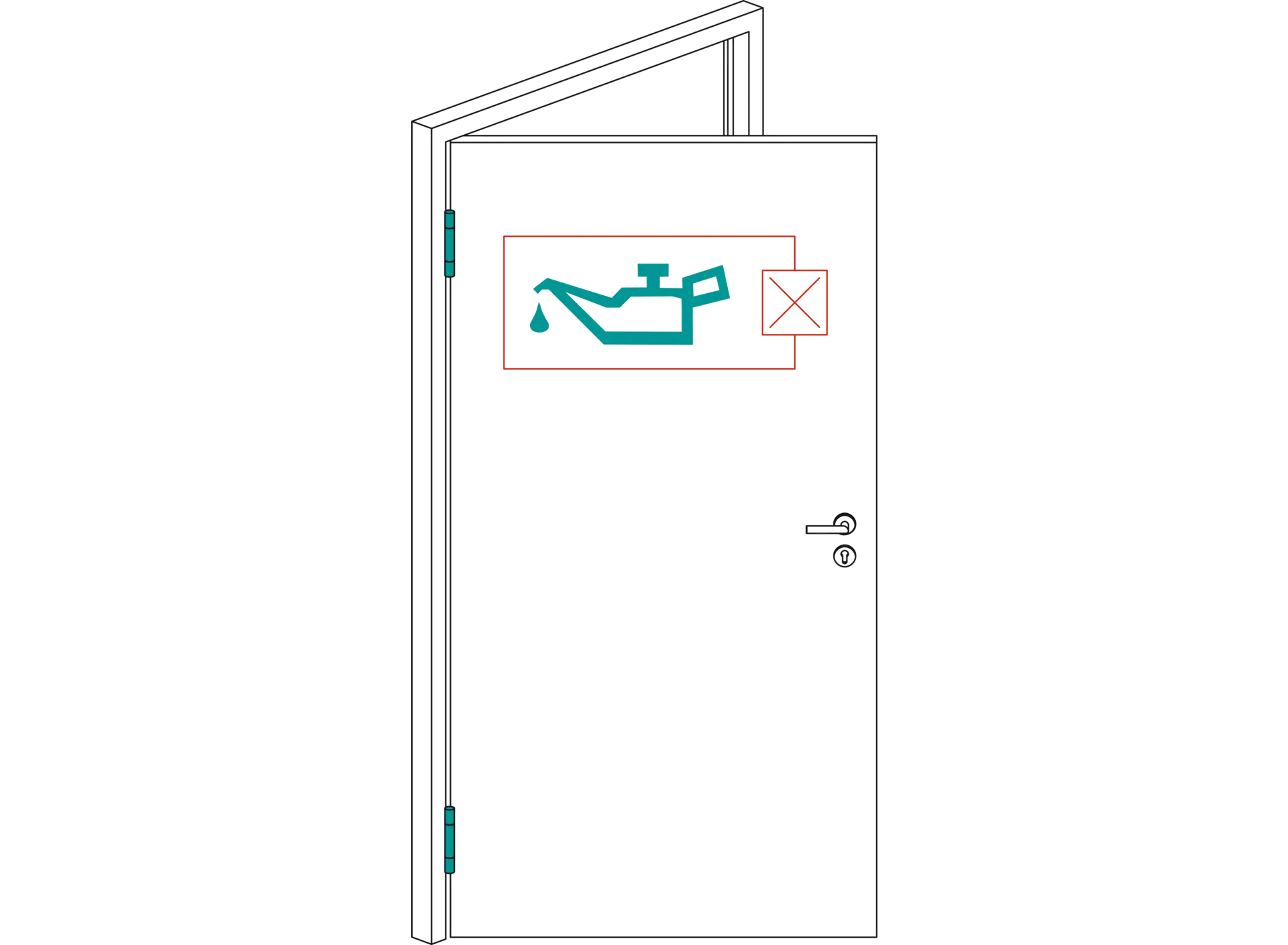

Необслуживаемые подшипники скольжения

Необслуживаемые подшипники скольжения изготовлены из специального подшипникового материала с самосмазывающимися свойствами. Износостойкие подшипники обеспечивают превосходные эксплуатационные характеристики и оптимальное восприятие осевых и радиальных усилий. На петли, оснащенные необслуживаемыми подшипниками скольжения, нельзя наносить масло или смазку. Это может привести к повреждению подшипников и возникновению нежелательного шума.

ОСОБЕННОСТИ МОНТАЖА

Защитный штифт

Для использования на открывающихся наружу дверях все петли SIMONSWERK с непрерывным шарнирным штифтом по запросу поставляются также с защитным штифтом. Петлевые штифты или штифтовые винты защищены от выбивания или отвинчивания (см. рисунок) с помощью различных технологий в зависимости от ассортимента продукции.

ОСОБЕННОСТИ МОНТАЖА

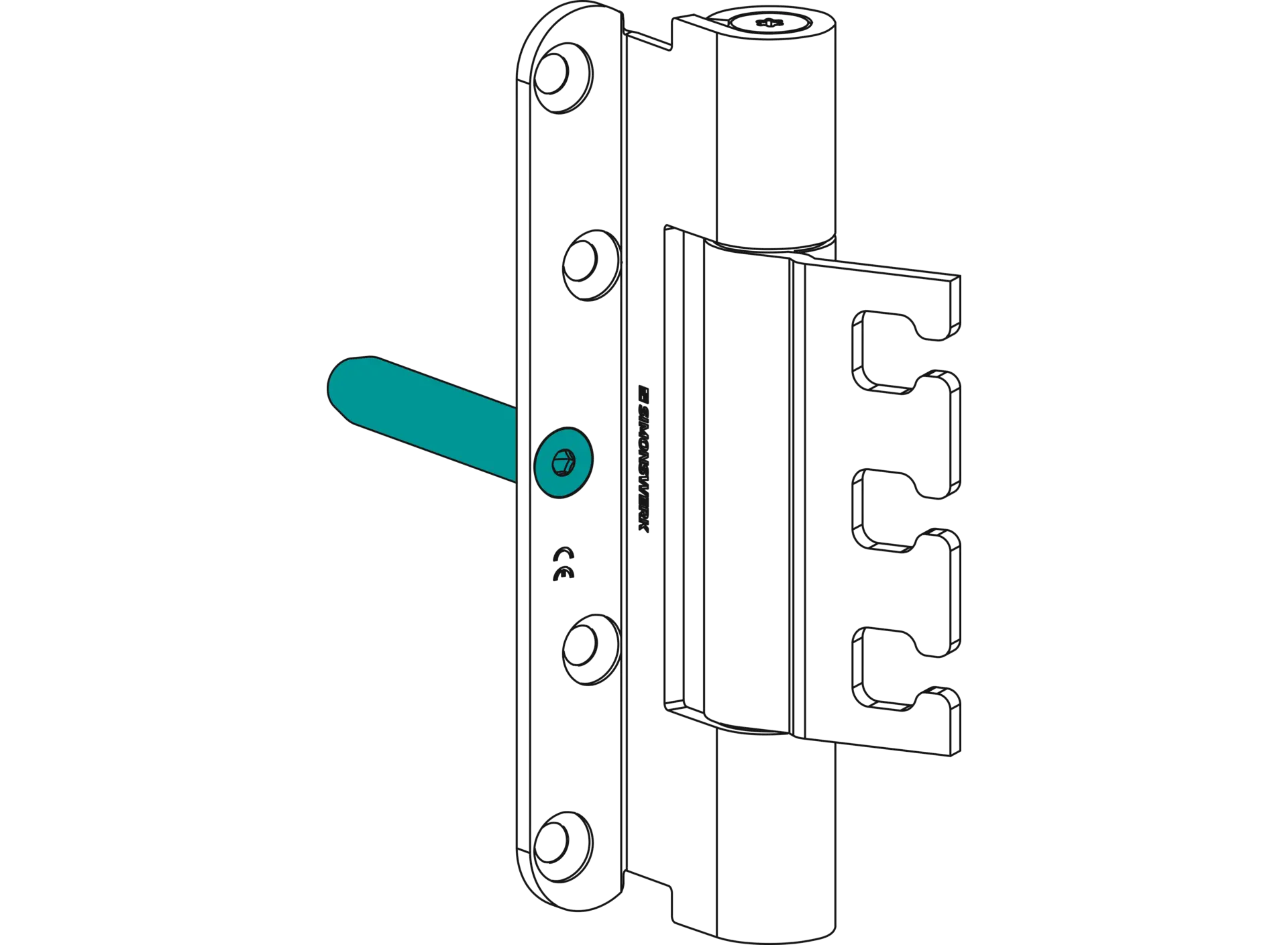

Усиливающие штифты

В зависимости от области применения, конструкции и нагрузки на дверь рекомендуется использовать опорные штифты для усиления петлевых заслонок. Усиливающие штифты разгружают крепежные винты и укрепляют петлевую створку при фрезеровании дверного полотна.

Петли высотой 160 мм или 120 мм могут быть оснащены дополнительным опорным штифтом в среднем отверстии для винта. Укрепляющий штифт заказывается отдельно.

Усиливающий штифт 12 x 50 мм (винт M 5) требуется при толщине материала 3,0 мм и 3,5 мм. Для толщины материала 4,0 мм требуется усиливающий дюбель 12 x 60 мм (винт M 6).

ОСОБЕННОСТИ МОНТАЖА

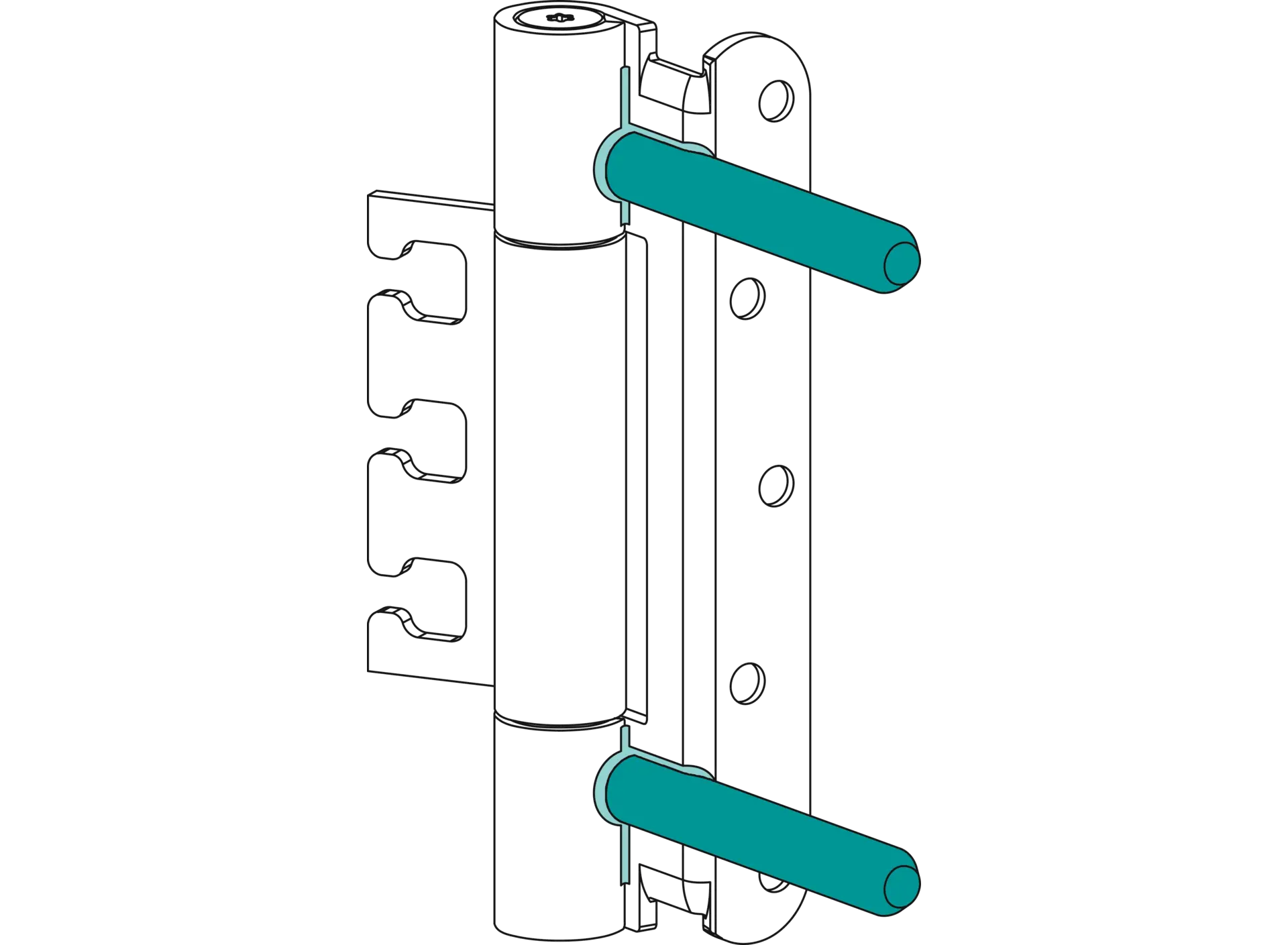

S-образные дюбели

Петли SIMONSWERK подходят для использования на взломостойких дверях, что было неоднократно доказано на различных дверных элементах. Рекомендуется использовать петли с S-образными штифтами, особенно из класса устойчивости 3 и выше по DIN EN 1627 ff. В отличие от шарниров, приваренных к усиливающим штифтам, эти петли способствуют укреплению, а также поглощают усилие при нагрузке с помощью подъемных инструментов.

ОСОБЕННОСТИ МОНТАЖА

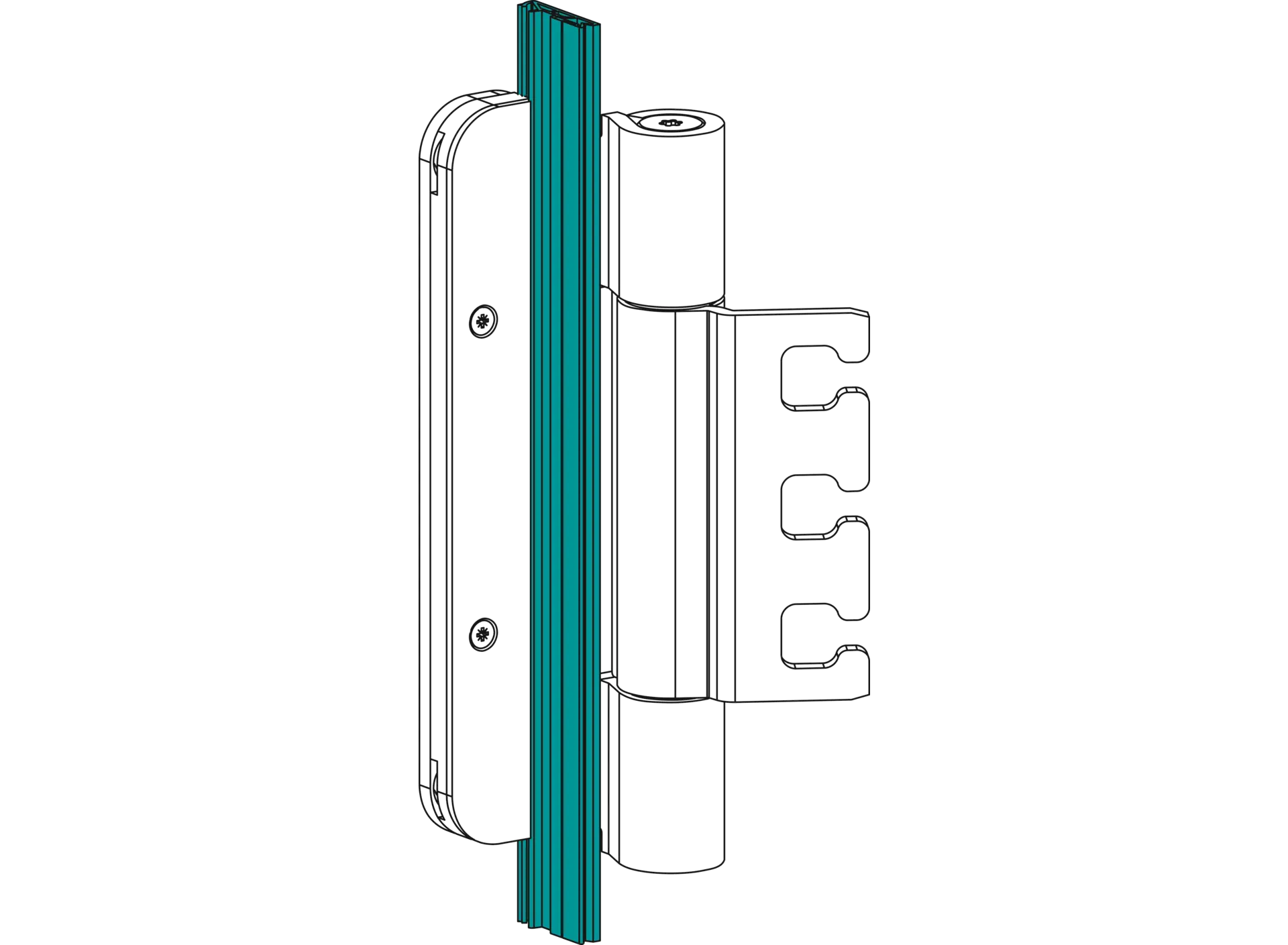

Накладные уплотнения

Петли SIMONSWERK выпускаются также в исполнении FD (FD = уплотнение полотна) для звукоизолированных дверей с накладным уплотнением в дверном полотне. В этом варианте петли имеют приемный паз для непрерывного накладного уплотнителя. Его не нужно отсоединять в зоне пояса.

ОСОБЕННОСТИ УСТАНОВКИ

Приемники с защитой от штукатурки

Гипсостойкие приемники предназначены для предотвращения попадания гипса. При использовании маловязких засыпных материалов рекомендуется использовать дополнительные средства уплотнения, например, самоклеящуюся ленту.

ОСОБЕННОСТИ МОНТАЖА

Процедура для специальных конструкций

Если ни одна петля из нашего ассортимента не подходит для конкретной конструкции, пожалуйста, пришлите нам чертеж поперечного сечения с размерами для данной конструкции, по возможности в масштабе 1:1 и в идеале в формате CAD, например, DXF. SIMONSWERK незамедлительно проверит, существует ли шарнир, который может быть модифицирован в соответствии с требованиями.
